Was ist eine mit Edelstahl plattierte 304+Q235B-Platte?
Eine Nachricht hinterlassen
Was ist eine 304+Q235B-Edelstahlplatte?
Eine mit 304+Q235B-Edelstahl verkleidete Platte ist eine Verbundstahlplatte, die aus einer korrosionsbeständigen Verkleidungsschicht aus 304-Edelstahl besteht, die mit einer Grundplatte aus Q235B-Kohlenstoffstahl verbunden ist. Durch die Kombination der Korrosionsbeständigkeit und der sauberen Oberfläche von Edelstahl 304 mit der strukturellen Festigkeit und den geringeren Kosten von Q235B bietet diese plattierte Platte eine praktische Alternative zur Herstellung einer gesamten Komponente aus massivem Edelstahl.
304+Q235B-plattierte Platten können für chemische Ausrüstung, Lagertanks, druckbezogene-Geräte, architektonische Strukturen, Lebensmittel-Verarbeitungsgeräte, Wasser-Systeme und allgemeine industrielle Fertigung in Betracht gezogen werden, vorausgesetzt, dass die ausgewählte Dicke, die Verbindungsmethode, die Konstruktionsvorschriften, das Schweißverfahren und die Betriebsumgebung angemessen sind.
Warum Edelstahl 304 mit Q235B kombinieren?
Edelstahl 304 bietet eine gute allgemeine Korrosionsbeständigkeit, Schweißbarkeit und eine saubere Oberfläche. Die Verwendung von massivem Edelstahl 304 in einer dicken Platte kann jedoch die Materialkosten erheblich erhöhen.
Q235B hingegen ist ein häufig verwendeter chinesischer Kohlenstoffbaustahl mit guter Verfügbarkeit, Schweißbarkeit und struktureller Leistung.
Eine plattierte Platte platziert den teureren Edelstahl auf der Arbeitsfläche und verwendet Kohlenstoffstahl als strukturelle Unterlage.
Materielle Funktion
| Schicht | Hauptfunktion | Typischer Vorteil |
|---|---|---|
| Edelstahl 304 | Korrosionsbeständige Verkleidung | Gute allgemeine Korrosionsbeständigkeit und Oberflächenreinheit |
| Q235B | Strukturelle Basis | Geringere Kosten, gute Festigkeit und Schweißbarkeit |
| Gebondete Schnittstelle | Metallurgisch-mechanische Verbindung | Überträgt Lasten zwischen den beiden Schichten |
Wie wird 304+Q235B plattierte Platte hergestellt?
Der Herstellungsweg hängt von der erforderlichen Plattengröße, Dicke, Klebefestigkeit und den geltenden Spezifikationen ab.
Ein typischer Produktionsprozess umfasst: Vorbereitung des Q235B-Substrats → Vorbereitung des Edelstahls 304 → Oberflächenreinigung → Kleben/Beschichten → Walzen oder Wärmebehandlung → Schneiden → Oberflächenveredelung → Inspektion → Markierung → Verpacken.
1. Vorbereitung der Grundplatte
Die Q235B-Platte wird auf chemische Zusammensetzung, Abmessungen, Oberflächenzustand und innere Qualität geprüft.
2. Vorbereitung des Edelstahls
Die Verkleidungsplatte aus Edelstahl 304 wird gemäß den angegebenen Dicken- und Oberflächenanforderungen vorbereitet.
3. Oberflächenvorbereitung
Die Klebeflächen müssen ordnungsgemäß gereinigt und vorbereitet werden. Verunreinigungen, Oxide und Fremdstoffe können die Verbindungsqualität negativ beeinflussen.
4. Verkleidung
Je nach Herstellungsweg können die beiden Metalle miteinander verbunden werdenSprengbonden, Warmwalzen oder ein anderes qualifiziertes metallurgisches Plattierverfahren.
Für anspruchsvolle industrielle Anwendungen wird häufig die Sprengbindung gewählt, da sie eine starke metallurgische Verbindung zwischen unterschiedlichen Metallen herstellen kann.
5. Wärmebehandlung / Walzen
Bei Bedarf werden kontrollierte Walz- und Wärmebehandlungsverfahren angewendet, um die angegebenen mechanischen und dimensionalen Eigenschaften zu erreichen.
6. Inspektion
Fertige Platten können gemäß der Kaufspezifikation einer Maßprüfung, einer chemischen Analyse, einer Ultraschallprüfung und einer Verbindungsqualitätsprüfung unterzogen werden.
304+Q235B-plattierte Plattenanwendungen

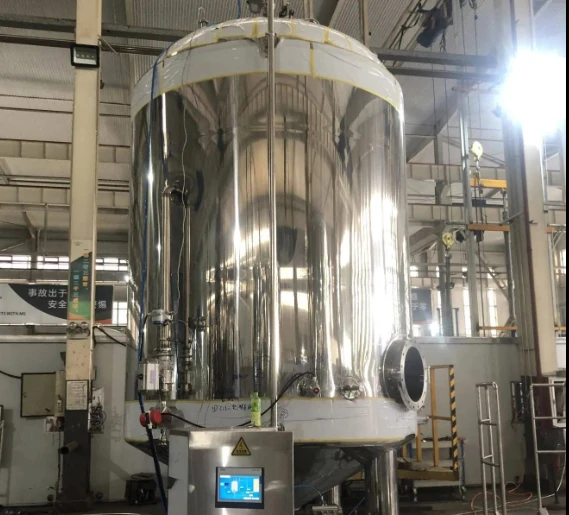

Druckbehälter und Lagertanks: Wird in chemischen Verarbeitungs- und Lageranlagen verwendet; geeignet für den Umgang mit korrosiven Flüssigkeiten.
Wärmetauscher: Wird in industriellen Heiz- und Kühlsystemen verwendet.
Brücken- und Autobahnbau: Wird im Tiefbau eingesetzt.
Petrochemische und pharmazeutische Industrie: Wird für Rohrleitungen, Reaktionsgefäße und Verarbeitungsanlagen verwendet, die mit stark korrosiven chemischen Medien in Kontakt kommen.
Wenn Sie möchten, lassen Sie es mich wissen:
An welcher spezifischen Branche oder welchem Projekt Sie arbeiten?
Ob Sie Einzelheiten zu Herstellungsmethoden benötigen (explosions-gebunden vs. walzen-gebunden).
Ich kann gezieltere technische Spezifikationen bereitstellen.
Jetzt kontaktieren
304+Lieferant für Q235B-Edelstahlplatten
GNEE bietet zwei gängige Produktionsprozesse an:
Explosionsverklebung:
Geeignet für Anwendungen, die eine große Dicke und eine extrem hohe Klebefestigkeit erfordern.
Features: Produces a wavy metallurgical bond interface with exceptionally high shear strength (typically >300 MPa).
Heißwalzenbonden:
Geeignet für mittlere-bis-dünne Platten und hohe-Produktionsanforderungen.
Merkmale: Bietet eine hervorragende Oberflächenebenheit und eine hohe Produktionseffizienz bei geringeren Kosten im Vergleich zum Explosionskleben.
304+Spezifikation für Q235B-Edelstahlplatten
| Artikel | Typische Spezifikation |
|---|---|
| Produkt | 304 + Q235B Edelstahlbeschichtete Platte |
| Verkleidungsmaterial | AISI 304 / SUS304 / UNS S30400 |
| Grundmaterial | Q235B Kohlenstoff-Baustahl |
| Verkleidungsdicke | Typischerweise 1,5–6 mm |
| Dicke der Grundplatte | Typischerweise 6–50+ mm |
| Gesamtdicke | Ungefähr 8–56+ mm |
| Herstellungsmethoden | Explosionskleben, Warmwalzen oder andere qualifizierte Beschichtungsverfahren |
| Rostfreie Oberfläche | 2B, Nr. 1, Nr. 4 oder individuell |
| Verkleidungsfunktion | Korrosionsbeständigkeit, Hygiene, Oberflächenschutz |
| Grundplattenfunktion | Strukturelle Unterstützung und Lastaufnahme |
| Typische Anwendungen | Tanks, Behälter, Geräte, Strukturen, Chemie- und Lebensmittelindustrie |
| Inspektion | Chemische Analyse, Maßprüfung, UT, Verbindungsprüfung und mechanische Prüfung nach Bedarf |
| Dokumentation | MTC / EN 10204 3.1; 3.2 soweit vertraglich erforderlich |
Notiz:Die tatsächlichen Dickenbereiche, Standards, Toleranzen und Prüfanforderungen sollten gemäß der Projektspezifikation und den geltenden Materialstandards bestätigt werden.
GNEE bietet umfassende Qualitätsbewertungsberichte:
Ultraschallprüfung (UT): 100 %-Prüfung zur Sicherstellung der Verbindungsintegrität (entspricht normalerweise den Standards der Grade I oder II).
Prüfung der Scherfestigkeit: Stellt sicher, dass zwischen den 304- und Q235B-Schichten keine Delaminierung auftritt.
Prüfung der mechanischen Eigenschaften: Umfasst Streckgrenze, Zugfestigkeit, Dehnung und 180-Grad-Biegetests.
Korrosionsprüfung: Intergranulare Korrosionsprüfung, durchgeführt an der 304-Schicht (z. B. ASTM A262 Practice E).
FAQ
Ist 304+Q235B korrosionsbeständig?
Die 304-Mantelschicht sorgt für die korrosionsbeständige Oberfläche. Q235B selbst bietet nicht die gleiche Korrosionsbeständigkeit wie Edelstahl. Daher muss die Edelstahlschicht während der Herstellung und Wartung ordnungsgemäß spezifiziert und geschützt werden.
Ist 304+Q235B günstiger als festes 304?
Normalerweise liegt der wirtschaftliche Hauptvorteil darin, dass nur ein Teil der Blechdicke aus Edelstahl besteht. Die tatsächlichen Einsparungen hängen jedoch von der Edelstahldicke, der Gesamtdicke, den Abmessungen, der Herstellungsmethode, der Menge und den Marktpreisen ab.
Kann 304+Q235B geschweißt werden?
Ja, aber das Schweißen erfordert ein Verfahren, das für die unähnliche -Metallkombination geeignet ist. Der Schweißzusatzstoff, das Verbindungsdesign, die Wärmezufuhr und die Reihenfolge sollten gemäß den geltenden Fertigungsvorschriften und technischen Anforderungen ausgewählt werden.
Kann 304+Q235B für Druckbehälter verwendet werden?
Möglicherweise, aber nicht automatisch. Druckbehälteranwendungen erfordern, dass die plattierte Platte, die Verbindungsqualität, das Schweißverfahren und die Inspektionsanforderungen den geltenden Druckbehälterkonstruktions- und Materialnormen entsprechen.
Wie prüfe ich, ob die Verkleidung richtig verklebt ist?
Fragen Sie nach den geltenden -Anforderungen an die Qualität der Bindung und den Aufzeichnungen über Ultraschallprüfungen. Für kritische Projekte sollten in der Kaufspezifikation die Inspektionsmethode, die Probenahme, die Abnahmekriterien und alle erforderlichen Verbindungsfestigkeitstests festgelegt werden.
Kann die Dicke der 304-Schicht individuell angepasst werden?
Ja. Die Dicke der Ummantelung kann je nach Korrosionsbedingungen, Herstellungszugabe und Projektanforderungen ausgewählt werden, vorbehaltlich der Fähigkeiten und geltenden Spezifikationen des Herstellers.
Welche Informationen sollte ich einem Lieferanten für ein Angebot senden?
Stellen Sie mindestens Folgendes bereit:
Güteklasse 304 + Q235B + Verkleidungsdicke + Basisdicke + Gesamtabmessungen + Oberflächenbeschaffenheit + Menge + Anwendung + Inspektionsanforderungen + Zertifikatsanforderungen.
