Arten von Wärmetauscherrohren aus Edelstahl 316L
Eine Nachricht hinterlassen
In modernen industriellen Wärmeübertragungssystemen haben sich Wärmetauscherrohre aus Edelstahl 316L als eines der am häufigsten verwendeten Materialien herausgestellt und zeichnen sich durch ihre außergewöhnliche Korrosionsbeständigkeit und Haltbarkeit aus.
Branchenberichten zufolge werden über 60 % der in Chemie- und Petrochemieanlagen eingesetzten Edelstahl-Wärmetauscherrohre aus Edelstahl 316L hergestellt; Diese Verbreitung ist in erster Linie auf die überlegene Beständigkeit des Materials gegenüber chloridinduzierter Korrosion und seine hohe Temperaturstabilität zurückzuführen.
Wärmetauscherrohre aus 316L-Edelstahl umfassen in der Regel eine Vielzahl von Typen-einschließlich nahtloser Rohre, geschweißter Rohre, U-gebogener Rohre und blankgeglühter Rohre-, die jeweils für die Erfüllung spezifischer Betriebsanforderungen ausgelegt sind, z. B. hohe{4}Druckbedingungen, kompakte Wärmetauscherkonstruktionen oder hygienische Verarbeitungsumgebungen. Ein umfassendes Verständnis der verschiedenen Arten von 316L-Wärmetauscherrohren ermöglicht es Ingenieuren und Beschaffungsfachleuten, die am besten geeignete Lösung für ihre spezifischen Anforderungen auszuwählen.
1. Klassifizierung nach Herstellungsprozess
🔹 ASTM A213 Nahtlose 316L-Wärmetauscherrohre
Herstellungsprozess: Gebildet durch Extrudieren eines massiven Barrens über einen Lochdorn. Der Rohrkörper weist keine Längsschweißnähte auf.
Hauptvorteile: Verfügt über eine außergewöhnliche Druckbeständigkeit und hervorragende strukturelle Integrität und eliminiert gleichzeitig vollständig das Risiko einer durch Schweißnähte verursachten Korrosion.
Anwendungen: Hochdruckkondensatoren, kritische chemische Reaktoren und Wärmerückgewinnungssysteme für Kernkraftwerke.

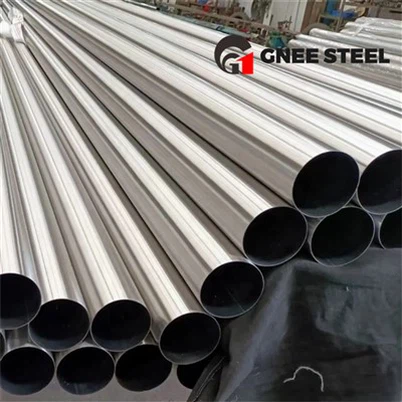

🔹 ASTM A249 geschweißte 316L-Wärmetauscherrohre
Herstellungsprozess: Hergestellt durch Roll-Formen flacher Edelstahlbänder in eine röhrenförmige Form und anschließendes Längsschweißen.
Hauptvorteile: Kostengünstiger-im Vergleich zu nahtlosen Rohren; bietet eine hervorragende Gleichmäßigkeit der Wandstärke; und ist in extra-langen Längen erhältlich.
Anwendungen: Standardkessel, die Lebensmittel- und Getränkeindustrie und HVAC-Systeme mit niedrigem{0}}bis-mittlerem Druck.
2. Klassifizierung nach Form und Design
Die Geometrie der Rohre bestimmt sowohl die Wärmeübertragungseffizienz als auch die Grundfläche eines Wärmetauscherrohrbündels.
🔹Gerader 316L-Schlauch:Dies ist der gebräuchlichste Typ, der häufig in herkömmlichen Rohrbündelwärmetauschern eingesetzt wird. Solche Schläuche lassen sich leicht mechanisch reinigen und bieten geringere Herstellungskosten.
🔹 U-Gebogener 316L-Schlauch:
Gerade Rohre werden in eine „U“-Form mit einem bestimmten Biegeradius (R) gebogen.
Durch diese Konstruktion ist kein zweiter Rohrboden erforderlich, sodass sich die Rohre bei Wärmeausdehnung frei ausdehnen und zusammenziehen können, wodurch Schäden an der Ausrüstung verhindert werden. Diese Art von Rohren ist für die Konstruktion kompakter Wärmetauscher von entscheidender Bedeutung.
**Expertentipp:** Stellen Sie sicher, dass die U-gebogenen Abschnitte einem Spannungsarmglühen- unterzogen wurden, um Spannungsrisskorrosion zu verhindern.
🔹 Gewickelter 316L-Schlauch:
Wird häufig in Tauchsiedern oder speziellen Spiralwärmetauschern verwendet. Dieser Rohrtyp bietet eine bemerkenswert große Wärmeübertragungsoberfläche in einem äußerst kompakten Volumen.
3. Klassifizierung nach Oberflächengeometrie (Enhanced Tubes)
Um die thermische Effizienz zu erhöhen, ohne die Größe der Einheit zu erhöhen, spezifizieren Ingenieure häufig „verbesserte“ Röhren.
🔹Rippenrohre aus 316L
Diese Rohre verfügen über äußere „Finnen“, die die Oberfläche vergrößern. Sie werden hauptsächlich in Luft{1}}zu--Flüssigkeitswärmetauschern (wie Heizkörpern) verwendet, bei denen der gasseitige Wärmeübertragungskoeffizient niedrig ist.
🔹Wellrohre aus 316L
Die Rohrwand ist spiralförmig eingekerbt. Dadurch entsteht bereits bei niedrigen Geschwindigkeiten eine turbulente Strömung, die den Wärmeübergangskoeffizienten deutlich erhöht und Fouling (Ablagerungen) reduziert.
4. Klassifizierung nach Oberflächenbeschaffenheit
Die Sauberkeit der Rohroberfläche beeinflusst deren Korrosionsbeständigkeit und Fließeigenschaften.
| Finish-Typ | Verfahren | Aussehen | Typische Anwendung |
| AP (geglüht und eingelegt) | Wärmebehandelt + Säuregereinigt | Mattes Silber | Allgemeine Industrie / Chemie |
| BA (Blankgeglüht) | Wärmebehandelt in sauerstofffreiem Gas | Spiegel-ähnlich | Pharma / Lebensmittel / Ultra-sauber |
| EP (elektropoliert) | Elektrochemische Entfernung von Metall | Ultra-glatt | Halbleiter / Biotechnologie |
5. Beschaffungscheckliste: Was Sie in Ihrer Ausschreibung angeben sollten
Wenn Sie einen Lieferanten wie Gnee kontaktieren, stellen Sie sicher, dass Ihre Angebotsanfrage (Angebotsanfrage) diese Arten von 316L-Rohrdetails enthält:
Herstellungsstandard: (z. B. ASTM A213 für nahtlos, ASTM A249 für geschweißt).
Maßtoleranz: (z. B. AD 19,05 mm x WT 2,11 mm x L 6000 mm).
Spezifische Form: (Gerade vs. U-Biegung).
Endvorbereitung: (Glatte Enden, abgeschrägte Enden oder entgratet).
Prüfanforderungen: (Wirbelstrom, Hydrostatik oder Ultraschall).
Zertifizierung: (EN 10204 3.1 MTR).
Warum sollten Sie Ihre 316L-Rohre von Gnee beziehen?
Als weltweit führender Anbieter von Edelstahl ist sich Gnee bewusst, dass ein Wärmetauscher nur so stark ist wie sein schwächstes Rohr. Wir bieten:
Vollständiges Sortiment: Von standardmäßigen nahtlosen 316L-Rohren bis hin zu komplexen U--Bogen- und Rippendesigns.
Zertifizierte Qualität: 100 % PMI-Test, um sicherzustellen, dass der Molybdängehalt größer oder gleich 2,0 % ist.
Expertenlogistik: Verstärkte Verpackung und weltweiter Versand sorgen dafür, dass Ihre Tuben unversehrt und -frei bei Ihnen ankommen.
